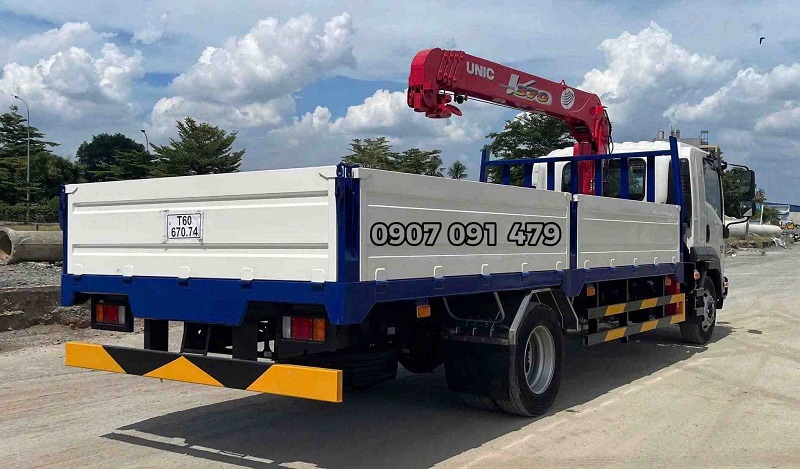

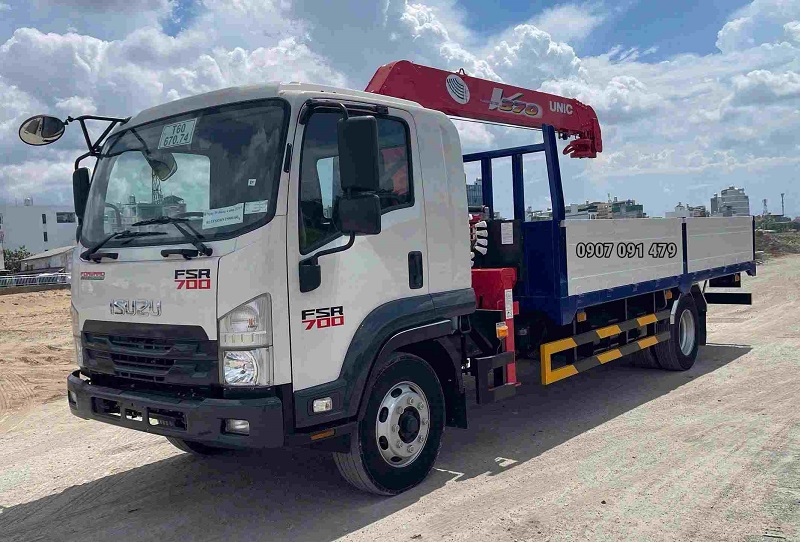

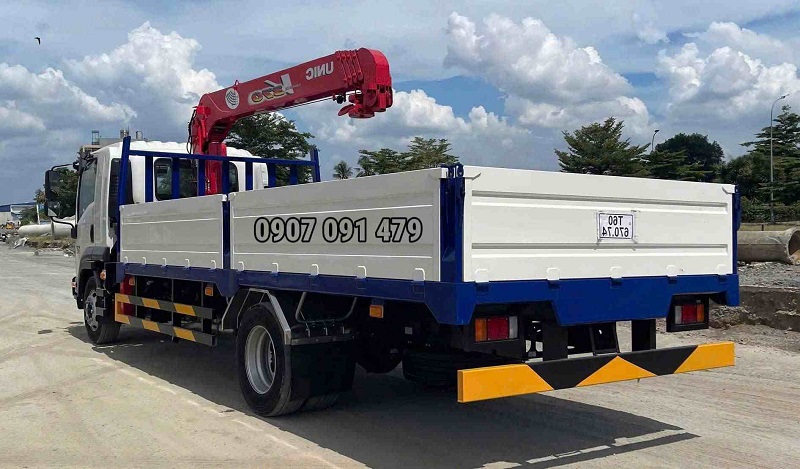

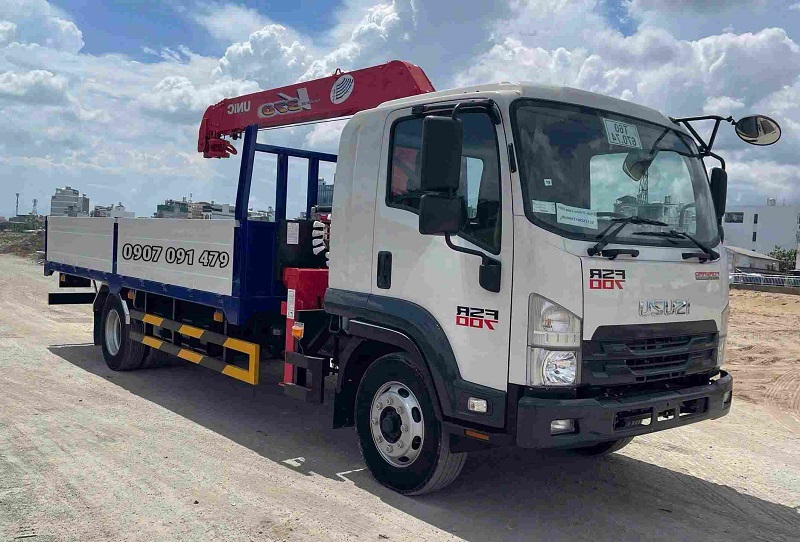

Dưới đây là hình ảnh sản phẩm Isuzu FSR700 Gắn Cẩu Unic 3 Tấn 5 Khúc URV375K mà công ty chúng tôi đã hoàn thiện:
Thông Số Kỹ Thuật Isuzu FSR700 Gắn Cẩu Unic 3 Tấn 5 Khúc URV375K
Isuzu FSR700 Gắn Cẩu Unic 3 Tấn 5 Khúc URV375K, là sự kết hợp hoàn hảo giữa 1 chiếc xe nền và một loại cẩu đến từ Nhật Bản, các sản phẩm đền từ Nhật Bản đã khẳng định vị thế của mình ở thị trường Việt Nam bằng chính chất lượng của minh.
Isuzu FSR700 Gắn Cẩu Unic 3 Tấn 5 Khúc URV375K, có tải trọng cho phép sau khi đóng thùng khoảng 6.200 Kg, kích thước lòng thùng khoảng 5.6m.
Dưới đây là thông số kỹ thuật của xe Isuzu FSR700 Gắn Cẩu Unic 3 Tấn 5 Khúc URV375K sau khi hoàn thiện thùng:
Thông Số Kỹ Thuật Cẩu Unic URV375K Gắn Trên Nền Xe Isuzu FSR700
Unic URV375K là dòng cẩu thủy lực gắn trên xe tải thuộc dòng URV370. Với thiết kế 5 khúc cần, cẩu có khả năng mở rộng tầm với tốt hơn so với các phiên bản ít khúc, phù hợp với những công việc cần đưa hàng hóa đến vị trí xa thân xe.
Thông số kỹ thuật Cẩu UNIC URV375 để lắp trên xe tải, thì đây là mẫu 5 đoạn cần, thuộc dòng URV370 của FURUKAWA UNIC. Thông số chính thức của UNIC cho thấy URV375 có sức nâng tối đa 3.030 kg tại 2,4 m, tầm với tối đa 13 m.
Dưới đây là thông số kỹ thuật chi tiết của cẩu Unic URV375 đang được gắn trên dòng xe tải ISUZU FSR700:
| Hạng mục | Thông số |
|---|---|
| Model | UNIC UR-V375 / URV375K |
| Loại | Cẩu thủy lực gắn trên xe tải |
| Số khúc cần | 5 khúc |
| Tải nâng tối đa | 3.030 kg |
| Tầm với tại tải tối đa | 2,4 m |
| Bán kính làm việc | 0,71 – 12,11 m |
| Chiều dài cần | 3,54 – 12,30 m |
| Chiều cao móc tối đa | khoảng 13,7 m |
| Góc nâng cần | 1° – 78° |
| Góc quay | 360° liên tục |
| Tự trọng cẩu | khoảng 1.315 kg |
| Xuất xứ | UNIC – Nhật Bản |
Bảng sức nâng tương ứng bán kính làm việc
Chúng ta sẽ cùng xem sức nâng tương ứng với bán kính làm việc của cẩu UNIC URV375K qua bảng dưới đây:
| Bán kính làm việc | Sức nâng định mức |
|---|---|
| 0,71–2,4 m | 3.030 kg |
| 2,5 m | 2.780 kg |
| 2,7 m | 2.580 kg |
| 3,0 m | 2.280 kg |
| 3,5 m | 2.030 kg |
| 4,0 m | 1.630 kg |
| 4,5 m | 1.430 kg |
| 5,0 m | 1.250 kg |
| 5,5 m | 1.130 kg |
| 6,0 m | 830 kg |
| 6,5 m | 750 kg |
| 7,0 m | 680 kg |
| 8,0 m | 630 kg |
| 9,0 m | 460 kg |
| 10,0 m | 250 kg |
| 11,0 m | 210 kg |
| 12,11 m | 250 kg* |
Lưu ý quan trọng: Sức nâng của cẩu thay đổi theo bán kính làm việc, góc cần, điều kiện chân chống và cấu hình vận hành. Không được hiểu rằng cẩu luôn nâng được 3 tấn ở mọi tầm với. Khi vận hành phải tuân thủ bảng tải của nhà sản xuất và điều kiện thực tế của xe.
Thông Số Kỹ Thuật Thùng Xe Isuzu FSR700 Gắn Cẩu Unic 3 Tấn 5 Khúc URV375K
Thùng xe được thiết kế để đáp ứng đồng thời hai nhu cầu vận chuyển hàng hóa và nâng hạ bằng cẩu. Kết cấu thùng cần được tính toán phù hợp với tải trọng xe, vị trí lắp cẩu và điều kiện làm việc thực tế.
Dưới đây là quy cách thùng lửng đang được đóng trên xe nền Isuzu FSR700 xe tải gắn cẩu UNIC URV375K:
Thông số động cơ Isuzu FSR700 Gắn Cẩu Unic 3 Tấn 5 Khúc URV375K

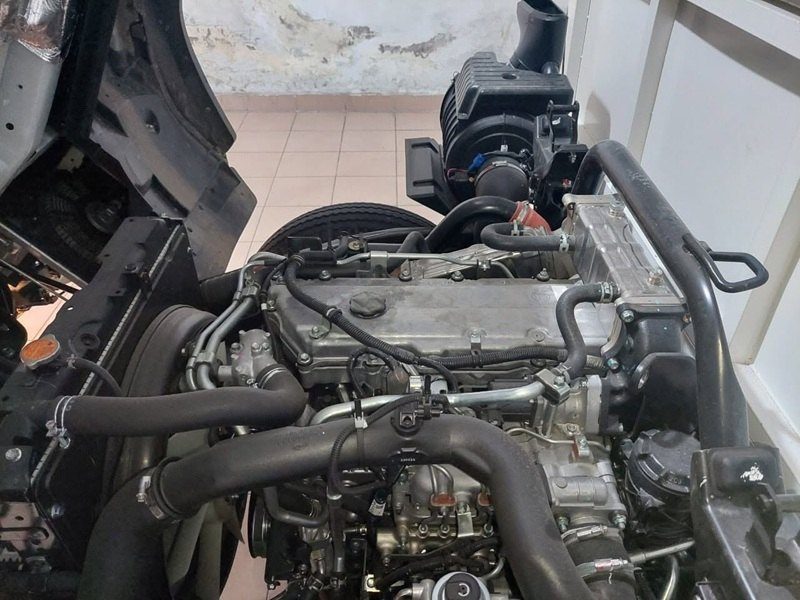

Isuzu FSR700 sử dụng động cơ diesel 4HK1E5S, dung tích 5.193 cc, 4 xi-lanh thẳng hàng, sử dụng hệ thống phun nhiên liệu Common Rail kết hợp turbo tăng áp và làm mát khí nạp.
Động cơ đạt công suất cực đại 205 PS (150 kW) tại 2.600 vòng/phút và mô-men xoắn cực đại 637 Nm tại 1.600 vòng/phút. Dải mô-men xoắn lớn ở vòng tua thấp giúp xe có khả năng đáp ứng tốt khi vận chuyển hàng hóa và kéo tải trong điều kiện sử dụng thực tế.
| Thông số | Chi tiết |
|---|---|
| Mã động cơ | 4HK1E5S |
| Loại động cơ | Diesel, 4 kỳ |
| Số xi-lanh | 4 xi-lanh thẳng hàng |
| Dung tích xi-lanh | 5.193 cc (5,2L) |
| Turbo | Turbo tăng áp, làm mát khí nạp |
| Công suất cực đại | 205 PS (150 kW) / 2.600 vòng/phút |
| Phun nhiên liệu | Phun dầu điện tử Common Rail |
| Tiêu chuẩn khí thải | Euro 5 |
Nội Thất Xe Isuzu FSR700 Gắn Cẩu Unic 3 Tấn 5 Khúc URV375K

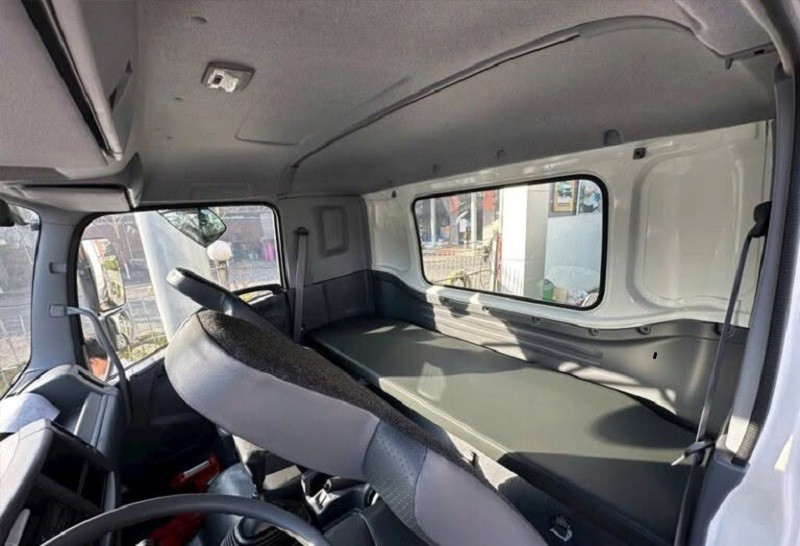

Dưới đây là hình ảnh nội thất Isuzu FSR700:
| Hạng mục | Đặc điểm |
|---|---|
| Cabin | Cabin tiêu chuẩn F-Series, thiết kế rộng |
| Ghế lái | Ghế lái chỉnh được, hỗ trợ tư thế lái |
| Vô-lăng | Vô-lăng trợ lực, thiết kế 3 chấu |
| Bảng đồng hồ | Đồng hồ tốc độ, vòng tua, nhiên liệu, nhiệt độ và các đèn cảnh báo |
| Điều hòa | Điều hòa cabin |
| Giải trí | Hệ thống radio/âm thanh tùy phiên bản |
| Kính cửa | Kính chỉnh điện tùy phiên bản |
| Khóa cửa | Khóa cửa trung tâm tùy cấu hình |
| Khoang chứa đồ | Có các hộc để đồ trong cabin |
| Ghế phụ | Ghế phụ dạng băng/ghế đôi tùy phiên bản |
| Không gian | Cabin khá thoải mái cho tài xế và phụ xe |
Isuzu FSR700 gắn cẩu URV375K phù hợp với công việc nào?
Xây dựng
Cơ điện và lắp đặt
