Isuzu FSR700 gắn cẩu Unic URV554K-TH là dòng xe tải cẩu chuyên dụng thuộc phân khúc tải trung, sử dụng chassis Isuzu FSR90NE5 kết hợp với cẩu thủy lực Unic URV554K-TH 5 tấn 4 khúc.
Cấu hình này phù hợp với các doanh nghiệp xây dựng, cơ điện, vận chuyển máy móc, thiết bị công nghiệp, vật liệu xây dựng và những công việc cần kết hợp vận chuyển hàng hóa và nâng hạ bằng cẩu tự hành.
Trên cấu hình hoàn thiện đang giới thiệu, xe có tải trọng hàng hóa khoảng 5.800 kg, tổng tải 13.000 kg, thùng lửng kích thước lọt lòng khoảng 5.550 x 2.350 x 600 mm. Tải trọng thực tế cần căn cứ theo hồ sơ đăng kiểm của từng xe sau khi hoàn thiện.
Điểm nổi bật của cấu hình là cẩu Unic URV554K-TH 4 khúc, sức nâng tối đa 5.050 kg tại 2,5 m, bán kính làm việc tối đa 10,63 m và chiều cao móc tối đa khoảng 12,7 m.
Sự kết hợp giữa nền xe Isuzu FSR700 và cẩu Unic URV554K-TH mang lại khả năng vừa vận chuyển hàng hóa vừa chủ động bốc xếp tại công trình, giúp giảm nhu cầu thuê thêm thiết bị nâng hạ bên ngoài.

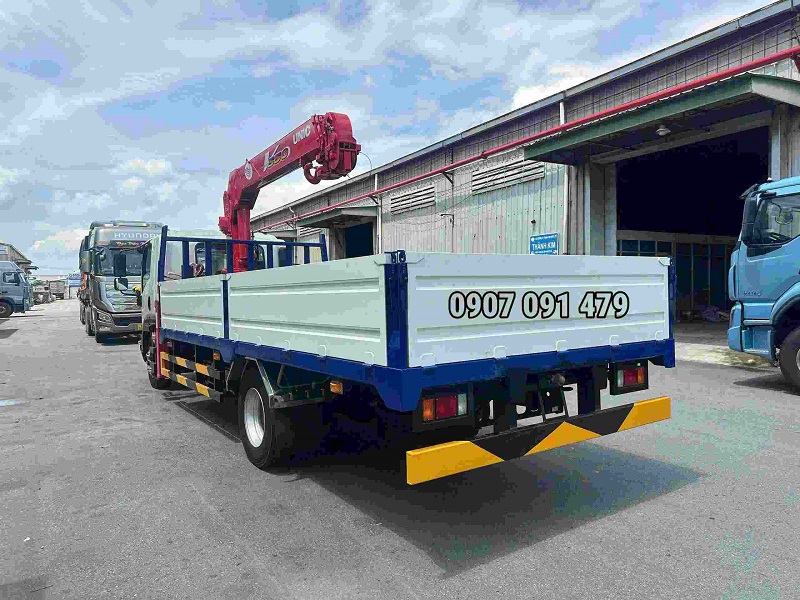

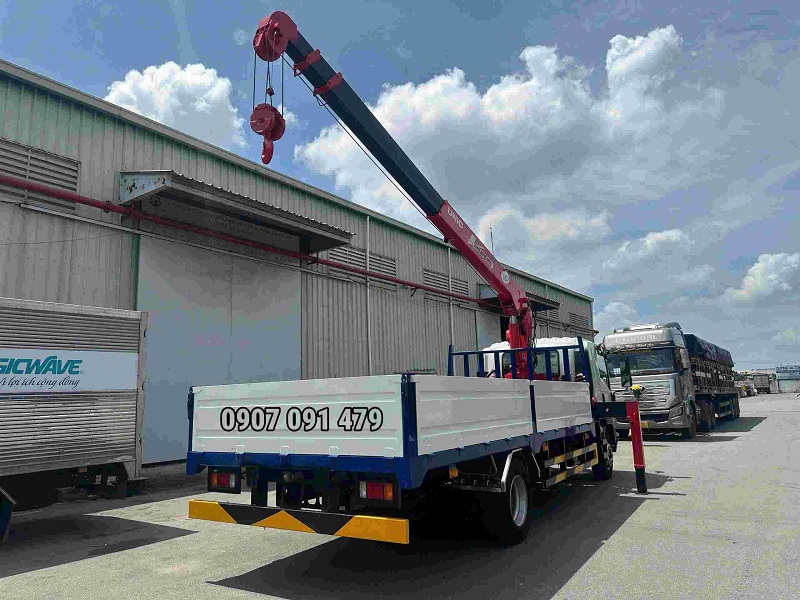

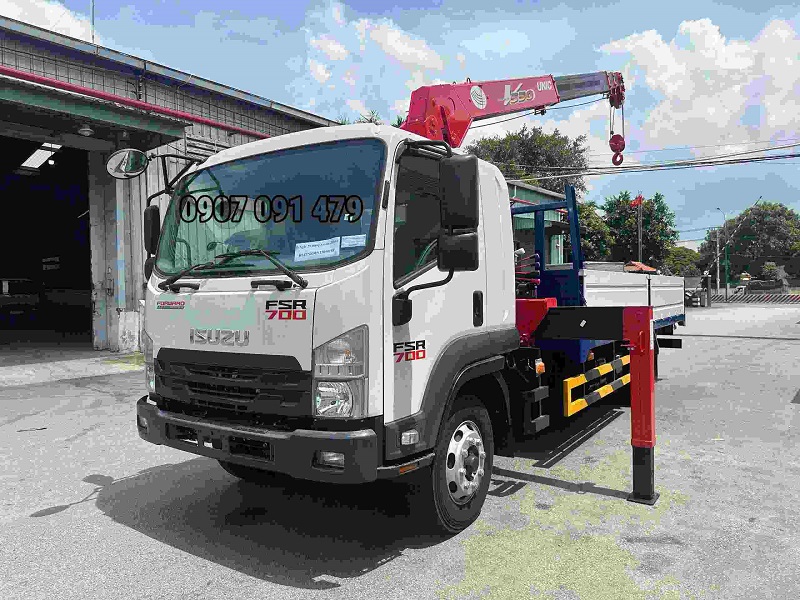

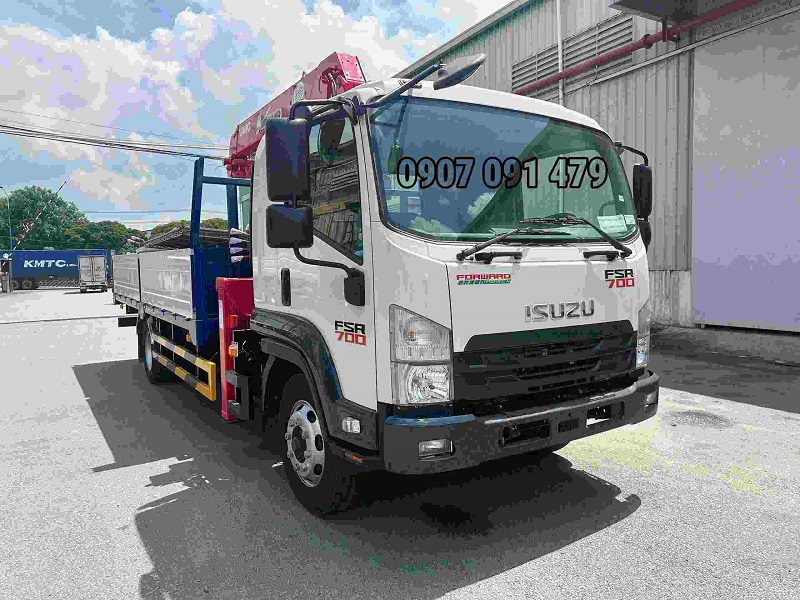

Dưới đây là hình ảnh sản phẩm Isuzu 6 Tấn FSR700 gắn cẩu Unic URV550 5 Tấn 4 Khúc mà công ty chúng tôi đã hoàn thiện:
Thông Số Kỹ Thuật Isuzu 6 Tấn FSR700 gắn cẩu Unic URV550 5 Tấn 4 Khúc
Isuzu 6 Tấn FSR700 gắn cẩu Unic URV550 5 Tấn 4 Khúc, là sự kết hợp hoàn hảo giữa 1 chiếc xe nền và một loại cẩu đến từ Nhật Bản, các sản phẩm đền từ Nhật Bản đã khẳng định vị thế của mình ở thị trường Việt Nam bằng chính chất lượng của minh.
Isuzu 6 Tấn FSR700 gắn cẩu Unic URV550 5 Tấn 4 Khúc, có tải trọng cho phép sau khi đóng thùng khoảng 5.800 Kg, kích thước lòng thùng khoảng 5.6m.
Dưới đây là thông số kỹ thuật của xe Isuzu 6 Tấn FSR700 gắn cẩu Unic URV550 5 Tấn 4 Khúc sau khi hoàn thiện thùng:
Thông Số Kỹ Thuật Cẩu Unic URV554K Gắn Trên Nền Xe Isuzu FSR700
Thông số kỹ thuật cẩu Unic URV554K là dòng cẩu 5 tấn 4 khúc có xuất xứ từ Nhật Bản và được tập đoàn Furukawa Unic Corporation sản xuất. Hiện tại, cẩu Unic chiếm khoảng 50% thị trường cẩu ở Nhật Bản và khoảng cũng tầm 50% ở thị trường Việt Nam.
Cẩu Unic URV554K có chiều dài cần 3,6–10,9m, sức nâng lớn nhất 5.050 kg tại 2,5 m, chiều cao móc tối đa 12,7 m và bán kính làm việc tối đa 10,6m.
Dưới đây là thông số kỹ thuật chi tiết của cẩu Unic URV554K đang được gắn trên dòng xe tải ISUZU FSR700:
| Hạng mục | Thông số |
|---|---|
| Model | UNIC URV554K-TH |
| Dòng cẩu | UR-V550 |
| Số khúc cần | 4 khúc |
| Sức nâng lớn nhất | 5.050 kg |
| Tầm với tại sức nâng lớn nhất | 2,5 m |
| Bán kính làm việc nhỏ nhất | 0,70 m |
| Bán kính làm việc lớn nhất | 10,63 m |
| Chiều dài cần tối thiểu | 3,60 m |
| Chiều dài cần tối đa | 10,87 m |
| Chiều cao móc tối đa | khoảng 12,6–12,7 m |
| Góc nâng cần | 1° – 78° |
| Góc quay | 360° liên tục |
| Tự trọng cẩu | khoảng 1.625 kg |
| Xuất xứ phiên bản K-TH | Thái Lan |
Bảng sức nâng tương ứng bán kính làm việc
Chúng ta sẽ cùng xem sức nâng tương ứng với bán kính làm việc của cẩu UNIC URV554 qua bảng dưới đây:
| Bán kính làm việc | Sức nâng tham khảo |
|---|---|
| 2,5 m | 5.050 kg |
| 4,0 m | 2.950 kg |
| 5,0 m | 2.300 kg |
| 6,0 m | 1.900 kg |
| 7,0 m | 1.400 kg |
| 8,0 m | 1.100 kg |
| 9,0 m | 1.000 kg |
| 10,63 m | 800 kg |
Các mức trên cần được hiểu là tải trọng theo bảng tải của cẩu, không phải xe luôn nâng được 5 tấn ở mọi tầm với. Khi bán kính tăng, sức nâng giảm đáng kể. Tài liệu UNIC thể hiện rõ URV554K đạt 5.050 kg ở 2,5 m nhưng còn 800 kg tại 10,63 m
Ví dụ: nếu cần nâng hàng khoảng 2,3 tấn, tầm với 5 m là mức tham khảo theo bảng tải. Khi đưa cần ra xa hơn, sức nâng cho phép sẽ giảm. Người vận hành phải kiểm tra bảng tải thực tế, điều kiện chân chống, góc cần và các yêu cầu an toàn trước khi nâng.
Thông Số Kỹ Thuật Thùng Xe Isuzu 6 Tấn FSR700 gắn cẩu Unic URV550 5 Tấn 4 Khúc
Quy cách thùng lửng đang được đóng trên xe nền Isuzu FSR700 xe tải gắn cẩu UNIC URV554K:
Thùng xe được chính công ty chúng tôi gia công và phân phối ra thị trường, được đóng với kết cấu vô cùng chắc chắn, đáp ứng đủ mọi nhu cầu vận chuyển hàng hóa của Quý Khách Hàng, Thùng được bảo hành 12 tháng.
Ưu điểm thùng xe
- Kết cấu sàn và đà thùng chắc chắn.
- Có gia cường chassis tại khu vực lắp cẩu.
- Bửng và vách sử dụng thép chấn dập.
- Thùng lửng thuận tiện bốc xếp hàng hóa.
- Kích thước phù hợp với cấu hình FSR700 gắn URV554K.
- Có thể thiết kế lại quy cách thùng theo nhu cầu sử dụng thực tế.

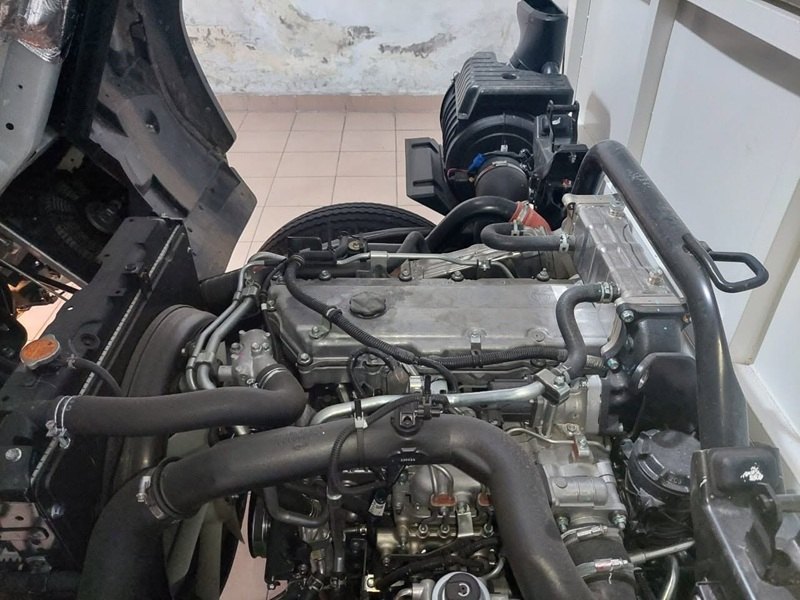

Thông số động cơ Isuzu 6 Tấn FSR700 gắn cẩu Unic URV550 5 Tấn 4 Khúc
| Thông số | Chi tiết |
|---|---|
| Mã động cơ | 4HK1E5S |
| Loại động cơ | Diesel, 4 kỳ |
| Số xi-lanh | 4 xi-lanh thẳng hàng |
| Dung tích xi-lanh | 5.193 cc (5,2L) |
| Turbo | Turbo tăng áp, làm mát khí nạp |
| Công suất cực đại | 205 PS (150 kW) / 2.600 vòng/phút |
| Phun nhiên liệu | Phun dầu điện tử Common Rail |
| Tiêu chuẩn khí thải | Euro 5 |
Nội Thất Xe Isuzu 6 Tấn FSR700 gắn cẩu Unic URV550 5 Tấn 4 Khúc
Nội thất Isuzu FSR700 được thiết kế theo hướng thực dụng, ưu tiên sự thoải mái và khả năng quan sát của người lái. Cabin có không gian nghỉ ngơi với giường nằm, ghế lái treo khí, điều hòa, kính điện, khóa cửa trung tâm, hệ thống giải trí USB-MP3/AM-FM Radio và các trang bị hỗ trợ vận hành.
Isuzu FSR700 thuộc dòng F-Series nên cabin được thiết kế ưu tiên tầm nhìn rộng, thao tác đơn giản và độ bền. Vị trí cần số, bảng điều khiển và các nút chức năng được bố trí tương đối thuận tiện cho việc sử dụng thường xuyên.

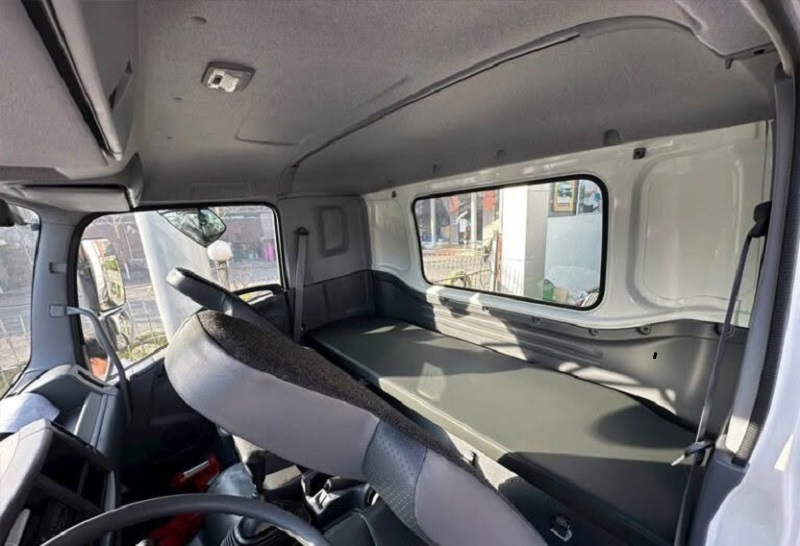

Dưới đây là hình ảnh nội thất Isuzu FSR700:
| Hạng mục | Đặc điểm |
|---|---|
| Cabin | Cabin tiêu chuẩn F-Series, thiết kế rộng |
| Ghế lái | Ghế lái chỉnh được, hỗ trợ tư thế lái |
| Vô-lăng | Vô-lăng trợ lực, thiết kế 3 chấu |
| Bảng đồng hồ | Đồng hồ tốc độ, vòng tua, nhiên liệu, nhiệt độ và các đèn cảnh báo |
| Điều hòa | Điều hòa cabin |
| Giải trí | Hệ thống radio/âm thanh tùy phiên bản |
| Kính cửa | Kính chỉnh điện tùy phiên bản |
| Khóa cửa | Khóa cửa trung tâm tùy cấu hình |
| Khoang chứa đồ | Có các hộc để đồ trong cabin |
| Ghế phụ | Ghế phụ dạng băng/ghế đôi tùy phiên bản |
| Không gian | Cabin khá thoải mái cho tài xế và phụ xe |
